Hanghzou IUWON Technology Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de mașini de formare a rulourilor din China. Cu o experiență bogată, vă așteptăm cu căldură să cumpărați o mașină de formare a rolei de înaltă calitate din fabrica noastră. Sunt disponibile servicii bune și preț rezonabil.

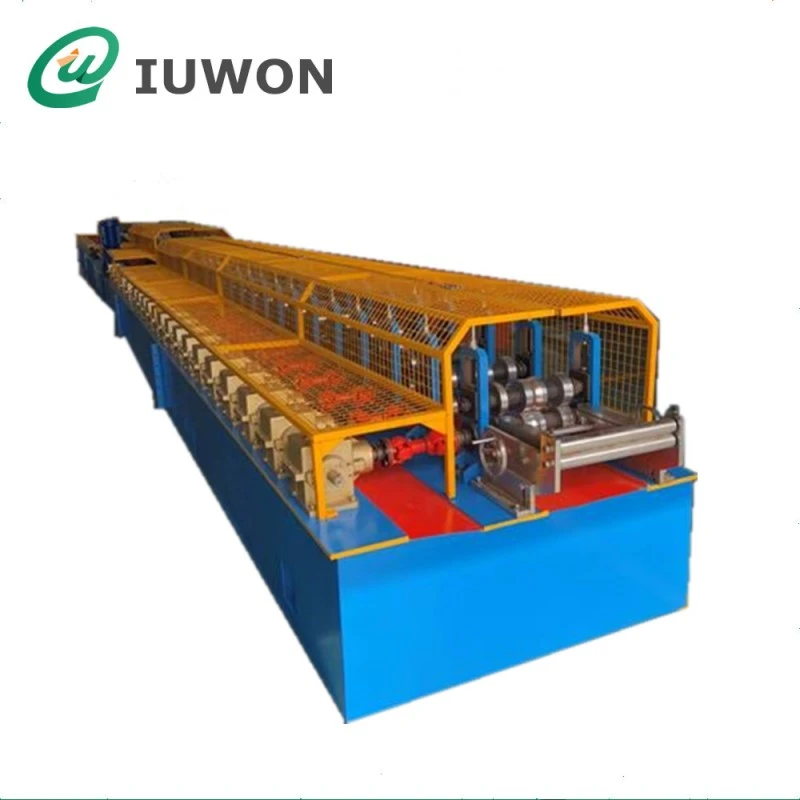

Caracteristici ale mașinii de formare a rolei Top Hat
Formare cu role de înaltă precizie
Mașina adoptă tehnologia de deformare cu rulouri cu mai multe-stații pentru a asigura dimensiuni stabile ale profilului, dreptate și consistență a formării pe parcursul producției continue.
01
Productie complet automatizata
Integrată cu alimentare automată, formare cu role, tăiere hidraulică și sistem de control PLC, mașina minimizează cerințele de muncă și îmbunătățește eficiența producției.
02
Personalizare flexibilă a profilului
Diferite dimensiuni de profil, lățimi, înălțimi și grosimi de material pot fi personalizate în funcție de cerințele proiectului sau de standardele regionale.
03
Funcționare stabilă de -viteză mare
Echipamentul susține producția continuă cu performanțe stabile de funcționare, potrivite pentru cicluri lungi de producție și producție în masă.
04
Structura mașinii grele-
Fabricat cu cadre ranforsate pentru mașini și stații de rulare prelucrate cu precizie-pentru durabilitate pe termen lung-și cerințe reduse de întreținere.
05
Ce este un profil Top Hat?
Un profil de șapcă este o secțiune ușoară de oțel cu o secțiune transversală în formă de pălărie-, folosită în mod obișnuit pentru:
- Sisteme de susținere a jgheaburilor de cabluri
- Sipci de tavan și încadrare
- Structuri despărțitoare din oțel
- Sisteme de montaj industriale
- Instalatii de ventilatie si electrice
- Componente de susținere a construcțiilor solare și modulare
Secțiunile top hat oferă un raport excelent rezistență-la-greutate, menținând în același timp instalarea ușoară și eficiența materialului.
Componentele principale
Derulator hidraulic
Sistem de alimentare și ghidare
Unitate de perforare (opțional)
Stații de formare a rulourilor
Dispozitiv de tăiere hidraulic
Cabinet de control PLC
Opțiuni de materiale disponibile
Aparatul poate procesa:
Bobina de otel galvanizat
Oțel laminat la rece
GI Steel
Bobina de oțel pre-vopsită
Oțel inoxidabil (opțional)
Grosimea materialului și dimensiunile profilului pot fi personalizate în funcție de cerințele de producție.
Aplicații
Industria electrică și de management al cablurilor
Folosit pentru fabricarea secțiunilor de top hat pentru suportul jgheabului de cabluri și sistemele de instalare electrică.
Construcții și încadrare interioară
Aplicat pe scară largă în pereții despărțitori ușori, sistemele de tavane suspendate și structurile din oțel.
Structuri de sprijin industrial
Potrivit pentru producerea șinelor de montare, suporturilor pentru echipamente și componentelor cadru metalic.
Clădiri modulare și prefabricate
Oferă profile structurale de susținere pentru construcții modulare și sisteme de locuințe prefabricate.
De ce să alegeți mașina noastră de format cu role?
Precizie constantă a profilului
Sculele cu role-concepute de precizie asigură toleranță dimensională stabilă și calitate repetabilă a profilului.
01
Suport pentru fabricație OEM și personalizat
Oferim servicii complete de personalizare, inclusiv proiectarea desenului profilului, soluții de perforare, optimizarea aspectului mașinii și personalizarea tensiunii.
02
Capacitate fiabilă de producție în masă
Mașina este proiectată pentru producție industrială continuă, cu viteză de formare stabilă și timp de nefuncționare redus.
03
Experiență globală de export
Sistemele noastre de profilare sunt exportate pe mai multe piețe internaționale și respectă standardele de producție industrială.
04
Parametrii tehnici
| Articol | Caietul de sarcini |
|---|---|
| Grosimea materialului | 0,5–2,0 mm |
| Viteza de formare | 10–30 m/min |
| Material role | Cr12 / GCr15 |
| Tip de tăiere | Tăiere hidraulică |
| Sistem de control | Control automat PLC |
| Voltaj | Personalizat |
| Tip mașină | Formare la rece |
Specificațiile tehnice pot fi personalizate în funcție de designul profilului.
FAQ
Î: Ce materiale și grosime poate procesa?
A: Prelucrează bandă de oțel GI / CRC / PPGI, grosime 0,5–2,0 mm, limită de curgere 235–550 MPa.
Intervalul de rulare și sarcina de formare trebuie ajustate atunci când grosimea se modifică pentru a preveni fisurarea marginilor și deformarea secțiunii.
Î: Dimensiunile profilului pot fi personalizate?
A: Da. Dimensiunile depind de designul sculelor cu role.
Interval tipic:
- Înălțime: 20–60 mm
- Latime: 50–300 mm
- Grosime: 0,5–2,0 mm
După schimbarea sculelor, reglați sistemul de ghidare + lungimea de tăiere PLC pentru a menține toleranța de ±1 mm.
Î: Care este viteza de producție și capacitatea de încărcare?
R: Viteza liniei: 10–30 m/min (depinde de grosime și complexitatea profilului).
Limite cheie:
- Presiune hidraulică de tăiere: 16–20 MPa
- Greutatea bobinei: 1-5 tone
- Diametrul arborelui: 60–90 mm
Temperatura uleiului trebuie să rămână mai mică sau egală cu 55 de grade pentru o presiune hidraulică stabilă.
Î: Care sunt principalele componente și piesele de uzură?
A: Sistemul principal:
- Derulator
- Unitate de ghidare
- Standuri de formare a rulourilor
- Cutter hidraulic
- Control PLC
Piese de uzura:
- Role (Cr12 / GCr15, HRC 58–62)
- Lame de tăiere (ajustați în funcție de grosime)
- Filtre hidraulice (1000–2000 h)
Î: Ce condiții de funcționare sunt necesare?
A: Temperatura 5–40 grade, umiditate Mai mică sau egală cu 85%, greutatea bobinei 1–5 tone.
Deviația de intrare a benzii trebuie controlată în mai puțin sau egal cu 0,5 mm pentru a evita răsucirea profilului în timpul formării.
Î: Ce este necesar pentru schimbarea profilului?
R: 1. Opriți linia și eliberați tensiunea
2. Înlocuiți setul de role
3. Re-alinierea sistemului de ghidare
4. Resetați lungimea de tăiere PLC
5. Bandă de testare și verificați dimensiunile
